V710iS/V710S  您当前的位置:首页>>产品展示



10.4英寸、TFT彩色、32768色+16色闪烁

项目/型号

V710(i)S

V710(i)SD

AC

DC

电源

额定电压

100-240V AC

24V DC

电压允许范围

100-240V AC±10%

24V DC±10%

允许瞬时停电时间

20ms以内

1ms以内

消耗电力功率

60VA以下

30W以下

侵入电流

16A,6ms以下(100VAC)32A,7ms以下(200VAC)

30A1ms以下

抗电压冲击

1500V AC1分钟(和FG端子之间)

500V AC1分钟(和FG端子之间)

绝缘电阻

500V DC10MΩ以上

工作环境

运行温度

0+50

存储温度

-10+60

环境湿度

85%RH以下(无凝露)

耐溶剂性能

无金属切削,油污,有机溶剂

大气

无腐蚀性气体和导电尘埃

机械工作条件

耐振荡

震动频率10150HZ,加速度:9.8m/s2(1.0G) ,脉宽:0.075mmX.Y.Z:3个方向1小时

耐冲击

冲击波形:半正弦波,尖峰加速度:147m/s2(15G)X.Y.Z:3个方向6

电气工作条件

抗干扰

1500VP-P(脉冲宽度1us,脉冲上沿时间:1ns)

抗静电特性

符合IEC61000-4-2,接触:6KV,空气:8KV

安装环境

接地

接地电阻:小于100Ω

防护等级

前面板:IP65,后盖板:IP20

冷却

自然冷却

重量

模拟型大约2.4KG,矩阵型大约2.8KG

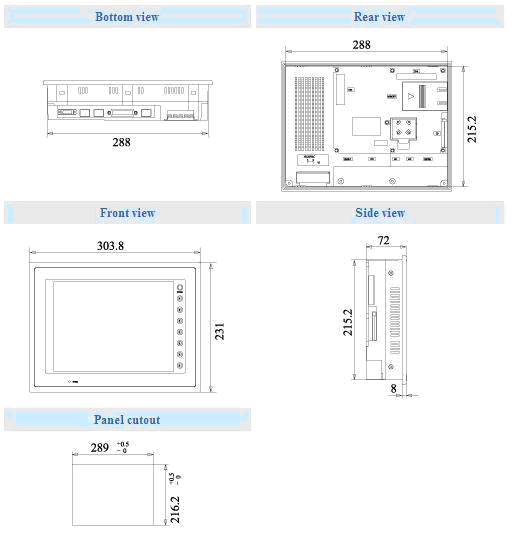

外形尺寸(mm)

303.8×231.0×72.0

开孔尺寸(mm)

,

289.0

+0.5

× 216.2

+0.5



-0

-0

外观颜色

黑色

材料

PC/ABS



项目/型号(对比)

V710iS

V710iT

V710C

显示特性

屏幕存储器

大约4992KB

显示尺寸

10.4英寸

显示材料

TFT彩色LCD

分辨率

800×600

640×480

颜色

32768+16色闪烁

128+16色闪烁

背光灯

CCFL(用户可更换)

背光灯自动关

正常点亮(可由用户设置)

电源指示灯

电源上电即点亮

对比度控制

不可调

亮度控制

128

字符大小

1/4

100×75

80×60

1字节

100×37

80×30

2字节

50×37

40×30

字符倍数

X:18倍,Y:18

触摸特性

操作方式

模拟电阻式

触摸分辨率

模拟:1024(W)×1024(H)

模拟:1024(W)×1024(H) 矩阵: 40(W)×24(H)

机械寿命

100万次以上

表面处理

坚硬涂层,非眩光精加工5%

功能开关

功能开关数目

8个开关

实时时钟

内置

外部接口

PLC连接(CN1D-sub 25pins

RS-232RS-422/485,异步方式,数据长度:78位,奇偶校验:奇、偶、无,停止位:12 位,波特率:4800960019200384005760076800115200bps

数据传送/其他外部接口12modular 8针)

RS-232CRS-422/485(2-线系统)CREC,条形码阅读机,V-I/OMulti-Link 2,温控器网络/PLC2WAYV-Link

打印机接口

Centronics标准,20.HP:PCL3.NECPR201EPSONECS/P-J84或以后的ESC/P24-J84CBN292/293打印机,条形码打印机MR400EPSON PM系列

CF卡接口

兼容CompactFlashTM

以太网10BASE-TV7i标准安装)

兼容IEEE802.3 波特率:10Mbps 电缆:100Ω双胶线 类别5 最长长度100M

时钟&存储器备份

电池

硬币型锂一次性电池

存储器备份

SRAM 64KB

备份期限

五年(环境温度25

电池电压检测

电压检测过低(内部内存配置)

日历精度

中断±90秒每月(环境温度25

扩展存储单元(可选)

V7EM-FV7EM-SV7EM-L

Video(可选)

EU-00

RGB输入(可选)

EU-01

RGB输出(可选)

EU-02

声音输出(可选)

EU-03

通讯单元(可选)

CU-xx
