型式

S806M10D/S806M20D

显示器规格

画面尺寸

5．7英寸

显示点数

320×240

显示装置

STN单色LCD

显示色

8级灰度

背光灯

LED

背光灯寿命

40，000小时

亮度调节

无

触摸开关规格

触摸屏

模拟电阻膜

机械寿命

100万次以上

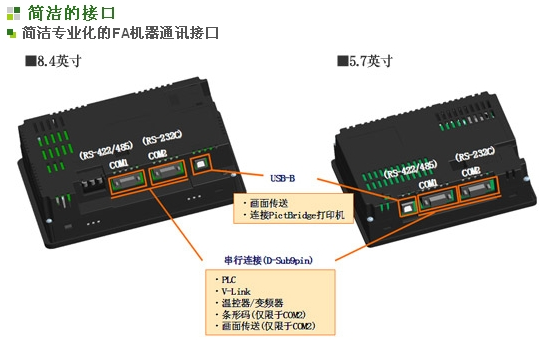

外部接口规格

COM1（D-Sub 9针 凹）

RS-422/RS-485 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,76800,115200,187500 ※1 bps

COM2（D-Sub 9针 凸）

RS-232C 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,76800,115200 bps

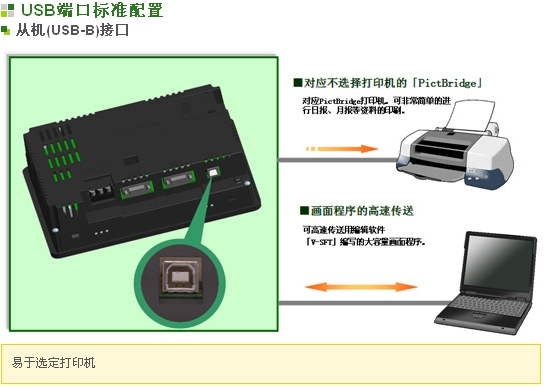

USB

B型（Ver 1.1）

时钟及用户存储器规格

画面存储器（FROM）

2.25MB

备份存储器（SRAM）

128KB ※2

时钟

有 ※2

备份期限

5年（环境温度25℃）

日历精度

月差±90秒（环境温度25℃）

电源

额定电压

DC24V

电压容许范围

DC24V±10%

物理环境

使用环境温度

0℃～+50℃

保存环境温度

-10℃～+60℃

保存环境湿度

85%RH以下（无结露，最高湿球温度在39℃以下）

使用高度

标高2000m以下

使用环境

无腐蚀性气体、无强烈尘埃、无导电性尘埃

污染度

污染度2

设置条件

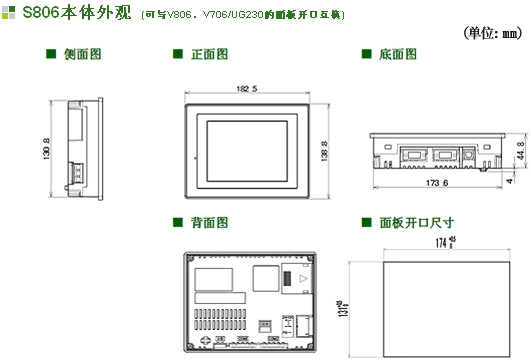

外形尺寸（mm）

182.5×138.8×44.8

面板切割（mm）

174.0×131.0（+0.5/-0）

外壳颜色

黑色

保护结构

前面板：符合IP65（使用防水包装时） 后机壳：符合IP20 形状：一体型 安装方法：面板嵌入安装

规格

CE

对应EN61000-6-2和EN61000-6-4
